產品名稱：電動小流量調節閥[ 2021-01-21 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

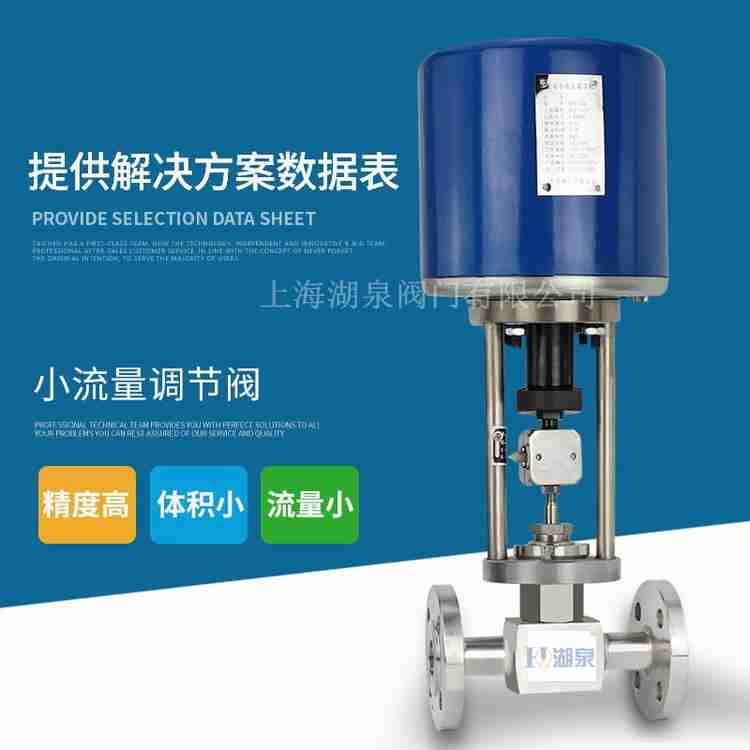

一、電動小流量調節閥產品介紹

上海湖泉閥門有限公司生產的電動小流量調節閥采用頂導向結構，閥體結構緊湊、體積小、重量輕、美觀精致；閥體流路嚴格安等截面低流阻設計，壓降損失小；閥芯采用加強型閥桿單導向結構式，因而工作穩定性極佳，特別能承受高速流體對閥芯的沖擊；Kv值較小，多用于精確控制微小流量的場合，如精細化工、食品添加劑、醫藥、電子等行業。規格多樣,做工精細小流量電動調節閥,湖泉閥門專注小型電動調節閥型號多樣,型號齊全,閥門使用壽命長,生產廠家發貨快,電動小流量調節閥可根據工業閥前閥后壓力定制。電動小流量調節閥完美的功能,輕巧美觀,調試簡單,操作方便,中文菜單智能顯示簡單明了,可靠安全,電動小流量調節閥 ..執行器內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。是專門針對小流量調節而開發的小口徑調節閥。具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。

二、電動小流量調節閥技術參數及性能

閥體部分：

閥體型式：	直通鍛造閥體
公稱通徑：	DN5、8、10、15、20、25mm
公稱壓力：	PN 1.6、2.5、4.0、6.4、10、16、20、32 Mpa
	CLASS 150、300、 600、900、1500 Lb
	JIS 10K、20K、30K、40K
連接方式：	螺紋：NPT、PT（適用于 1”以下）
連接方式：	焊接：SW、BW
法蘭距：	符合IEC 534
閥蓋形式：	閥體一體型
填　　料：	V型聚四氟乙烯、柔性石墨填料等
密封墊：	金屬夾石墨密封墊、聚四氟乙烯墊
執行機構：	氣動：多彈簧執行機構
執行機構：	電動：3810L系列、PSL系列

閥內部件：

閥芯型式：	單座柱塞
流量特性：	等百分比、線性、快開
內件材質：	標準材質組合及使用溫度、壓力范圍請參閱附錄

表1．可提供的用戶選擇

閥體	型式	直通	閥蓋	型式	閥體一體型
	材質	WCB、WC9、304、316等		材質	WCB、WC9、304、316等
閥芯	特性	直線、等百分比、快開	填料	“V”型PTFE、柔性石墨
	材質	304、304+STL/PTFE、316、316+STL/PTFE
執行器	氣動:見表5
	電動:見表5
定位器	電氣閥門定位器、智能型數字定位器
附件	電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等

電動小流量調節閥尺寸與行程額定Cv值：

閥門尺寸inch(mm)	閥門尺寸	額定行程	額定Cv值
			閥門開度%行程
			等百分比性					直線特性
			10%	30%	50%	70%	100%	10%	30%	50%	70%	100%
3/4 (20)	5	10	0.04	0.11	0.24	0.62	0.8	0.09	0.27	0.35	0.64	0.9
	8	16	0.09	0.17	0.34	0.95	1.6	0.27	0.68	1.09	1.49	1.8
	10		0.14	0.27	0.53	1.48	2.5	0.42	1.06	1.69	2.32	2.8
	15		0.22	0.43	0.85	2.37	4	0.67	1.66	2.65	3.65	4.4
	20		0.34	0.68	1.35	3.74	6.3	1.05	2.60	4.16	5.72	6.9

※電動小流量調節閥專為高壓差場合下特殊流量系數而量身設計，以上流量系數僅做參考，定貨時我公司技術部門為根據你現場的工藝設計最合適控制閥流量系數。
