產品名稱：配水閘閥PZⅡ-800手、電兩用礦用耐磨[ 2025-07-25 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

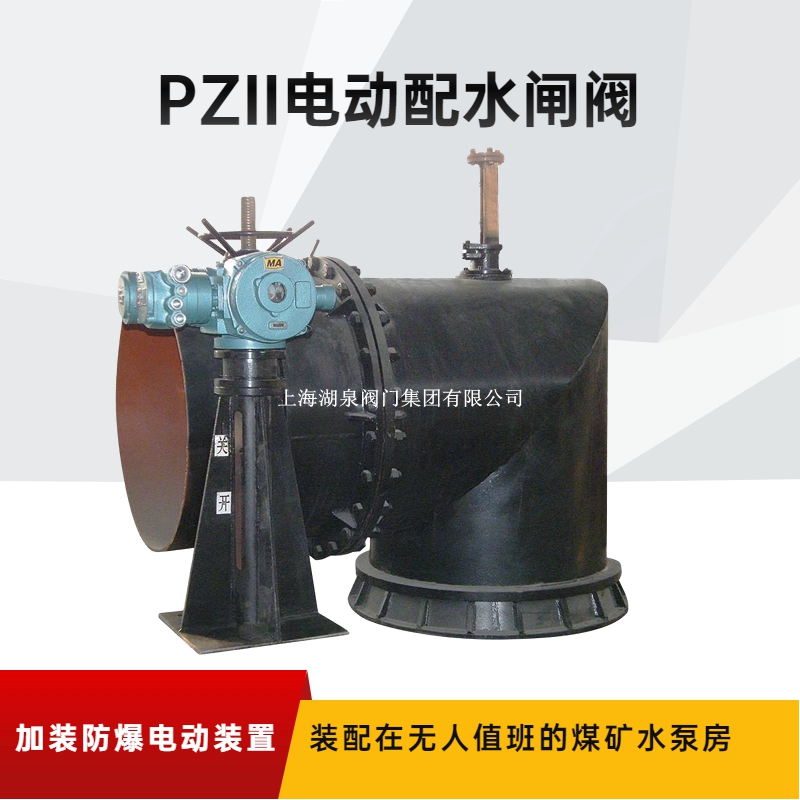

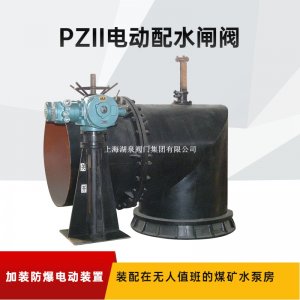

PZⅡ-800配水閘閥是礦用耐磨型手電兩用閥門，適用于煤礦井下水泵房配水及水處理場景，具備防爆、耐磨特性。 ‌

結構特點

‌材質‌：采用鑄鋼或焊接結構，適應水中不含腐蝕性介質、水溫≤60℃的環境。 ‌
‌密封設計‌：閥體與閥辨采用錐形密封環設計，配合橡膠墊密封，確保密封性。 ‌
‌操作方式‌：手動（PZⅡ-1型）和電動（PZⅡ-2型）兩種模式，支持遠程控制。 ‌

技術參數

‌公稱直徑‌：800mm
‌工作壓力‌：0.1MPa
‌介質溫度‌：常溫
‌重量‌：約851kg（含法蘭短管） ‌

適用場景

主要用于礦山井下水泵房配水、選礦及水處理設施的泄水控制，耐磨設計適合頻繁啟閉場景。 ‌

注意事項

需根據實際工況選擇手動或電動型號，確保操作方式與設備匹配。 ‌

礦用防爆配水閘閥主要性能規范

型號		PZ2-400	PZ2-500	PZ2-600	PZ2-800	PZ2-1000	PZ2-1200
公稱通徑		400	500	600	800	1000	1200
介質和溫度		水、≤80℃
公稱壓力(MPa)		0.1 （試驗壓力0.25）
操作行程		220	220	290	300	350	350
配置電裝型號		ZB20-24	ZB20-24	ZB30-24	ZB30-24	ZB45-24	ZB60-24
電機功率(Kw)		0.55	0.55	0.75	0.75	1.1	1.1
額定電流(A)	660V	1.39	1.39	2.0	2.0	2.0	2.6

礦用防爆配水閘閥外形尺寸表

型號	操縱臺							閘閥								短管		操作行程	質量(Kg)
型號	B	B1	D2	d1	D1	H	H1	B2	B3	B4	B5	d2	D3	H2	H3	D	L1	操作行程	帶短管	無短管
PZ2-400	350	300	180	19	500	750	965	330	235	27	60	15	540	580	635	400	250	168	335	275
PZ2-500					500		965	380	285	27	60	15	640	630		500	300	193	410	330
PZ2-600					600		1403	450	345	35	80	19	740	720		600	350	218	600	480
PZ2-800					600		1403	550	445	35	80	19	940	885	815	800	450	250	830	675
PZ2-1000	500	400	250	22	700	900	1246	670	548	36	100	23	1175	966	1076	1000	550	268	1300	1072
PZ2-1200	500	400	250	22	700	900	1296	780	652	40	120	23	1375	1080	1106	1200	650	396	1721	1446

注：D2位操縱臺底面凸起部分尺寸，基礎預留孔應大于此數。

不同L值時的連接桿長度H4

型號	L
	5000	45000	4000	3500
PZ2-400	3780	3280	2780	2580
PZ2-500
PZ2-600	3510	3010	2510	2010
PZ2-800
PZ2-1000	3120	2820	2120	1620
PZ2-1200	3040	2540	2040	1540

隨貨清單
1、成套供應范圍：操縱臺一件、閘閥一件、短管一件、連接桿一件，用于閘閥和短管法蘭連接的膠墊一件，電動機和渦輪箱一件。
2、隨技術文件：產品合格證一份，本說明書一份。
3、質量保證：再過流零件的材質符合輸送介質的要求，用戶恰當?shù)淖袷乇９芎褪褂靡?guī)則的條件下，從本廠發貨之日起的十八個月內，連續運轉不超過十二個月，產品應制造不良而發生損壞或不能正常工作時，本場免費為用戶更換或修理產品或零件。易損件磨損不在此限。
