一、電動耐磨高溫排渣閘閥（PZ941H/Y-10/16/25C）產品介紹

上海湖泉閥門有限公司電動耐磨高溫排渣閘閥（PZ941H/Y-10/16/25C）采用法蘭連接、體材料為碳素鋼，具有排渣功能的閘閥。是工作溫度在0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。湖泉閥門排渣閘閥采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接。排渣閘閥閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。不存渣，啟閉靈活，不卡阻、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。排渣閘閥啟閉件采用半密封副強制密封，性能優良。

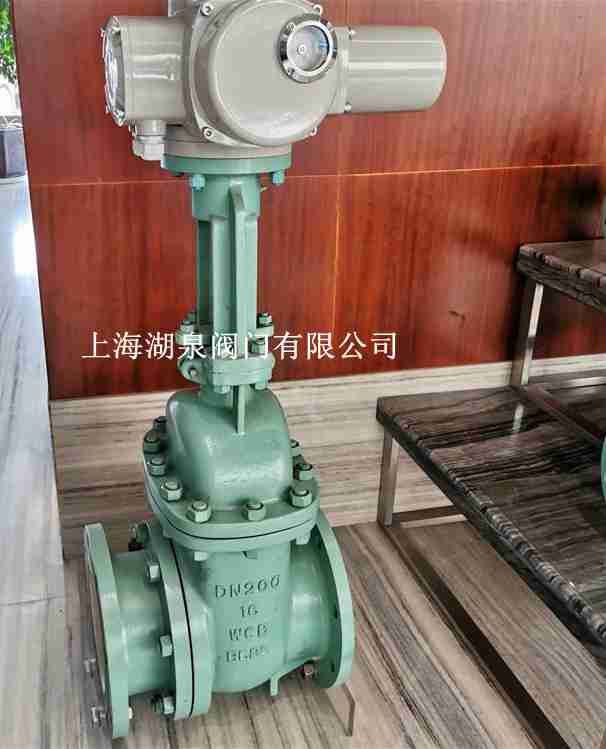

電動耐磨高溫排渣閘閥（PZ941H/Y-10/16/25C）

二、電動耐磨高溫排渣閘閥（PZ941H/Y-10/16/25C）產品特點

1、電動耐磨高溫排渣閘閥采用中法蘭螺栓連接，支管兩端為法蘭連接結構。
2、啟閉件采用半密封副強制密封，性能優良。
3、電動耐磨高溫排渣閘閥閥體內腔噴焊耐磨材料，密封副材料選用耐磨合金，耐磨性強、耐沖蝕、耐擦傷、摩擦力小、密封可靠。
4、閥體出口流道線型合理，不存渣，啟閉靈活，不卡阻。
5、電動耐磨高溫排渣閘閥閥桿表面經調質及氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
6、中大口徑設置滾動軸承，啟閉輕松。

三、電動耐磨高溫排渣閘閥（PZ941H/Y-10/16/25C）產品技術參數

設計與制造		GB/T12224
連接端尺寸	結構長度	GB/T 12221
	法蘭尺寸	GB/T 9113.1
檢驗與試驗		GB/T 9092
材料	碳鋼	GB/T 12229
	不銹鋼	GB/T 12230
標志		GB/T 12220
供貨		GB/T 12252

序號	名稱	材料	序號	名稱	材料
1	右閥體	WCB	8	閥蓋	WCB
2	左閥體	WCB	9	填料	柔性石墨
3	閘板	WCB+結構陶瓷	10	支架	WCB
4	閥座	結構陶瓷	11	填料壓板	WCB
5	閥桿	2Cr13	12	閥桿螺母	青銅
6	螺栓	25#	13	手動裝置	組合件
7	螺母	25#

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	1.0	250	165	125	20	335	4-Φ18
80		280	200	160	20	510	8-Φ18
100		300	220	180	22	685	8-Φ18
150		350	285	240	24	790	8-Φ22
200		400	340	295	24	885	8-Φ22
250		450	395	350	26	1015	12-Φ22
300		500	445	400	26	1190	16-Φ26
350		550	505	460	26	1350	16-Φ22
400		600	565	515	26	1460	16-Φ26

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	1.6	250	165	125	20	335	4-Φ18
80		280	200	160	20	510	8-Φ18
100		300	220	180	22	685	8-Φ18
125		325	250	210	22	730	8-Φ18
150		350	285	240	24	790	8-Φ22
200		400	340	295	24	885	12-Φ22
250		450	405	355	26	1015	12-Φ26
300		500	460	410	28	1190	12-Φ26
350		550	520	470	30	1350	16-Φ26
400		600	580	525	32	1460	16-Φ30

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	2.5	250	165	125	20	345	4-Φ18
80		280	200	160	24	520	8-Φ18
100		300	235	190	24	695	8-Φ22
125		325	270	220	26	755	8-Φ26
150		350	300	250	28	810	8-Φ26
200		400	360	310	30	955	12-Φ26
250		450	425	370	32	1100	12-Φ30
300		500	485	430	34	1240	16-Φ30
350		550	555	490	38	1410	16-Φ33

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	4.0	250	165	125	20	355	4-Φ18
80		310	200	160	24	540	8-Φ18
100		335	235	190	24	720	8-Φ22
125		400	270	220	26	770	8-Φ26
150		450	300	250	28	820	8-Φ26
200		550	375	320	34	965	12-Φ30
250		650	450	385	38	1050	12-Φ33
300		750	515	450	42	1200	16-Φ33
