產品名稱：直行程電動執行器[ 2020-06-11 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

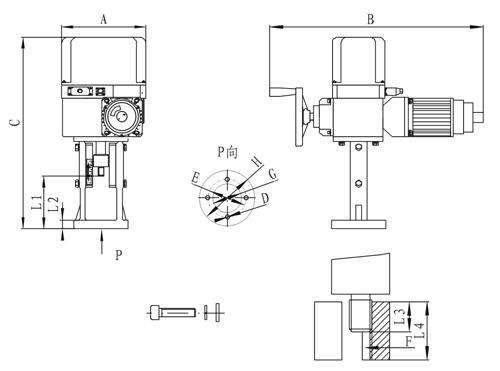

結構圖片

一、直行程電動執行器詳細介紹

上海湖泉閥門廠研制的直行程電動執行器,在吸取了國內外先進技術的前提下，根據我國工業控制系統特點，設計出的以AC220單相交流電為電源,接受來自 DCS,PLC系統和其他操作器的DC4～20mA,標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用先進的混合集成電路,包含完整的保護功能,可現場控制或遠程控制,被設計成匣子形式,并用樹脂澆鑄密封。它被廣泛用于冶金,發電,石化,造紙,輕工及環保等工業部門。

二、直行程電動執行器主要特點

1、有伺服系統,只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設接線端子,接線極為簡單方便。
2、采用先進的混合集成電路,體積小,可靠性高。
3、反饋檢測采用導電塑料電位器,分辨率＜0.4%。
4、具有自診斷功能,當出現故障時,控制器上的指示燈會立即發出指示信號。
5、調整工作零點（始點）和行程（終點）簡單易行。
6、延時保護功能,額定負載時,能實行狀態自鎖,故障發生時,能立即起動保護,并可反向運行取消延時保護。

三、直行程電動執行器主要功能

1、斷信號保護功能----當輸入信號小于2mA時，視為斷信號，此時輸出軸按使用者預置的狀態動作。預置方式有三種：a、原位，b、全開，c、全關。
2、過流保護功能----當執行機構過流時本機控制電路自動關閉，執行機構保持原位，以保護執行機構及閥門等。
3、動態電制動功能---當電機運轉至給定值=反饋值時，由于運轉慣性惰走會使輸出軸振蕩。此時，由“軟件"程序發出了一個動態電制動指令，(即給出一個瞬間反向電流)使掃行機構立即停止運轉，無惰走振蕩，極大地提高了自動調節系統的可靠性及穩定性。
4、上限及下限限位功能---根據現場需要，角行程在90度范圍內，基它在額定行程范圍內，上、下限兩端限位隨意可調，可調范圍在40%左右。出廠時，下限位設定為4mA，上限位設定為20mA。

四、直行程電動執行器主要技術參數

項目名稱		DKZ標準型（不帶H）	DKZ戶外型（帶H）
控制機構	輸入信號	無
	反饋信號	0—10mAdc 4—20mAdc
	死區	0．4％—3％	0．4％—3％
	基本誤差	±2．5％	±2．5％
	回差	≤1．5％	≤1．5％
	限位	開側/閉側	開側/閉側
	開度檢測	精密導電塑料電位器	精密導電塑料電位器
動力	動力	220V/50Hz	220V/50Hz
動力	驅動電機	伺服電機	伺服電機
附屬機構	加熱器	選擇件	選擇件
附屬機構	手動機構	手輪	手輪
安裝條件	環境溫度	無加熱器—25℃～+70℃	無加熱器—25℃～+70℃
	相對濕度	<95％	<95％
	環境氣體	無腐蝕性氣體	無腐蝕性氣體
	接線口	十四線插頭	接線柱
	防護等級		IP65

五、直行程電動執行器型號規格

型號	額定負載	額定行程	全行程時間	額定電流	質量
型號	（N）	（mm）	（S）	（A）	（Kg）
DKZ-310（H）	4000	10	8	0.65	50
		16	125
		25	20
		30	24
DKZ-410（H）	6400	18	16	0.65	50
		30	24
		40	32
		60	50
DKZ-510（H）	16000	30	16	1.5	95
		50	30
		60	40
		100	60
DKZ-610（H）	25000	30	16	2.5	110
		50	30
		60	40
		100	60
