硫酸廠閘閥Z41W-10RL DN50材質316L質保期：365天

[ 2024-11-06 ]

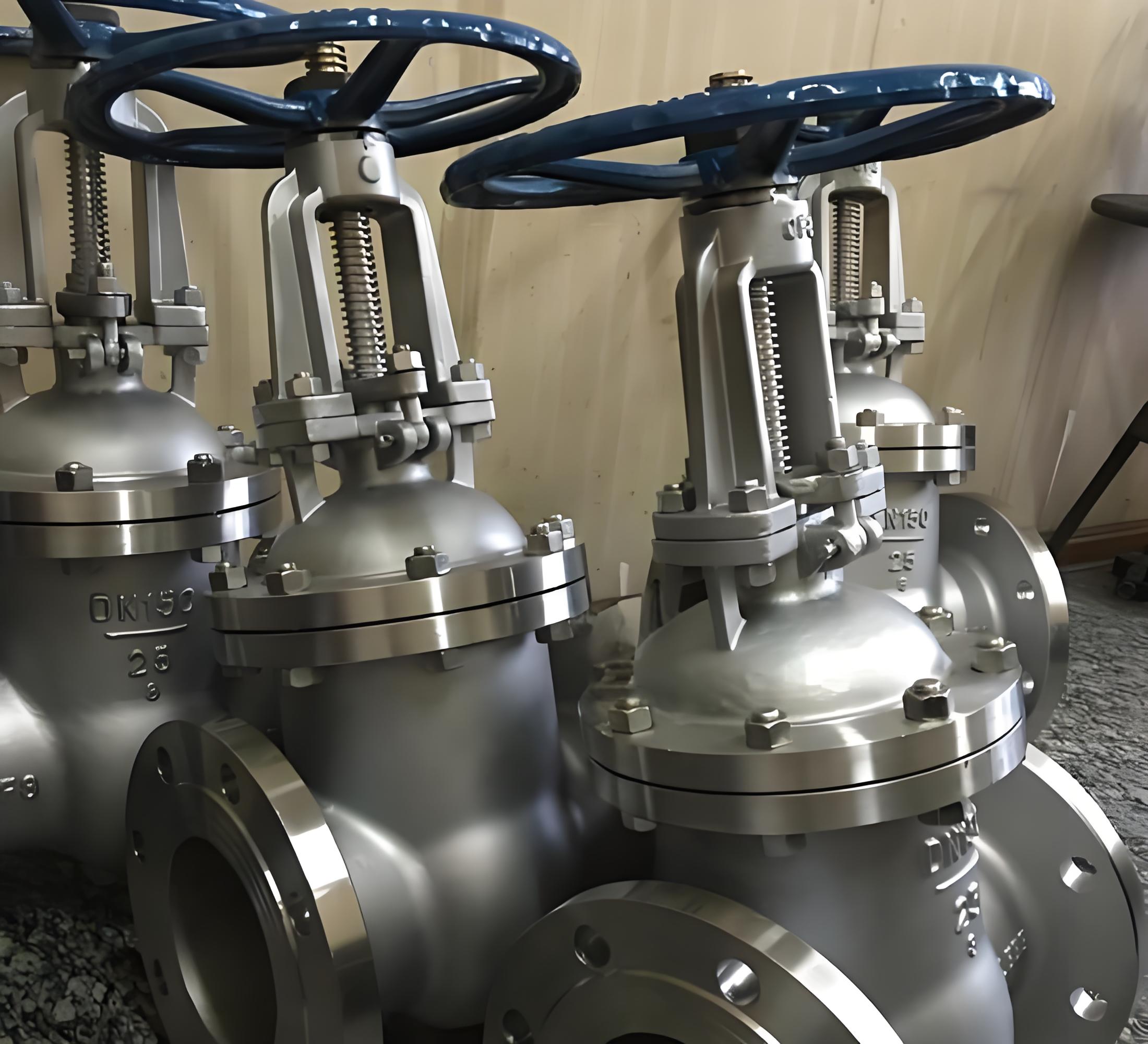

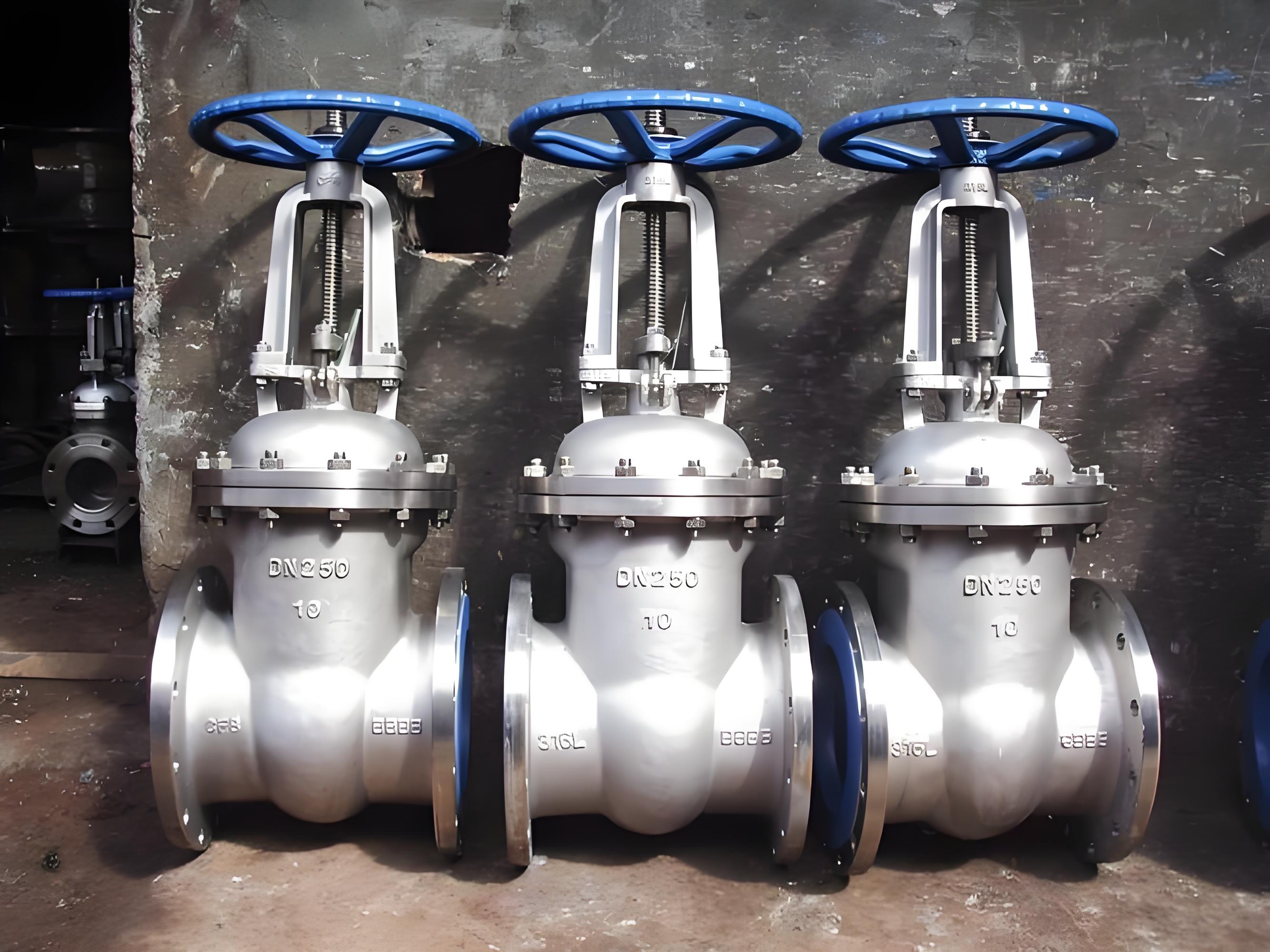

‌閘閥Z41W-10RL DN50‌是一種常用的鍛鋼閘閥，其材質為316L不銹鋼。這種閘閥適用于石油管道等小口徑管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。其工作壓力范圍廣泛，適用于PN16~PN320、Class150~2500的壓力等級，工作溫度范圍為-29℃~425℃（碳鋼）或-29℃~500℃（不銹鋼）‌。

Z41W-10RL DN50閘閥適用于石油、化工、水力、火力電站等各種系統的管路上，切斷或接通管路介質。其適用介質包括水、油品、蒸氣、酸、堿、氨、尿素、含硫天然氣等‌23。

‌選材考究‌：符合國內外相關標準，材料質量高。
‌密封可靠‌：閘板和閥座的密封面采用不同硬度的司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，壽命長。
‌性能優良‌：閥桿經調質及表面氮化處理，具有良好的抗腐蝕性、抗擦傷性和耐磨性。
‌造型美觀‌：采用楔式彈性閘板結構，中大口徑設置推力軸承，摩擦力小，啟閉輕松自如。
‌適用范圍廣‌：可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求‌。

安裝時需確保閥門與管道連接緊密，避免泄漏。定期檢查閥門的密封性能和操作靈活性，必要時進行維護和更換磨損部件，確保其長期穩定運行‌。綜上所述，Z41W-10RL DN50閘閥因其優良的性能和廣泛的適用范圍，在石油、化工等領域有著廣泛的應用。

產品性能參數

Z41T-10、Z41W-10 型鑄鐵楔式閘閥主要性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z41T-10	10	1.0	≤200	水、蒸汽
Z41W-10	10	1.0	≤100	油品

Z41T-10、Z41W-10 型鑄鐵楔式閘閥零部件材料
型號	材料
型號	閥體、閥蓋、閘板	閥桿	密封面	填料
Z41T-10	灰鑄鐵	碳鋼	黃銅	油浸石棉填料
Z41W-10	灰鑄鐵	碳鋼	灰鑄鐵	油浸石棉填料

Z41T-10、Z41W-10 型鑄鐵楔式閘閥主要外形及結構尺寸
DN	L	D	D1	D2	b	H	H1	z×Φd	D0	重量/kg
50	180	160	125	100	20	286	345	4×Φ18	180	17
65	195	180	145	120	20	331	410	4×Φ18	180	22
80	210	195	160	135	22	375	470	4×Φ18	200	30
100	230	215	180	155	22	430	544	8×Φ18	200	35
125	255	245	210	185	24	523	660	8×Φ18	240	52
150	280	280	240	210	24	592	762	8×Φ23	240	70
200	330	335	295	265	26	772	993	8×Φ23	320	125
250	380	390	350	320	28	903	1176	12×Φ23	320	170
300	420	440	400	368	28	1043	1366	12×Φ23	400	226
350	450	500	460	428	30	1173	1540	16×Φ23	400	360
400	480	565	515	482	32	1245	1765	16×Φ25	500	444
450	510	615	565	532	32	1500	1970	20×Φ25	500	590
500	540	670	620	585	34	1780	2280	20×Φ25	720	740
600	600	780	725	685	36	2010	2620	20×Φ30	720	960
